Borstlösa DC motorer – högeffektiva BLDC-drivsystem

Borstlösa DC motorer, BLDC-motorer, är likströmsmotorer som använder elektronisk kommutering istället för borstar. Det ger högre verkningsgrad, längre livslängd och betydligt lägre underhållsbehov än traditionella DC-motorer. Sortimentet omfattar modeller med effektnivåer från omkring 1,5–1200 W och drivspänningar mellan 12–48V. Beroende på utförande kan motorerna levereras med planetväxel samt med Hall-sensorer, encoder eller integrerad drivrutin. BLDC-motorer kan även kundanpassas vid behov, till exempel vad gäller kablage, kontakter och mekaniska gränssnitt. Kontakta oss gärna för ytterligare information.

Motorernas funktion och grundegenskaper – borstlösa DC motorer

Borstlösa DC motorer bygger på elektronisk styrning där roterande magnetfält genereras via en extern eller integrerad drivrutin. Den borstlösa konstruktionen minskar friktion och värmeutveckling, vilket ger hög effektivitet, tyst gång och lång livslängd. Dessa egenskaper gör BLDC-motorer idealiska för applikationer som kräver precision, stabil drift och höga prestanda, såsom medicinteknik, robotik, industriell automation och avancerade instrumentlösningar.

  • Hög verkningsgrad och tyst gång
  • Effektnivåer från cirka 1,5–1200W
  • Drivspänningar mellan 12–48V
  • Exakt styrning via elektronisk kommutering

Växelalternativ och prestanda för borstlösa DC motorer

Genom att kombinera BLDC-motorer med olika växelutväxlingar kan hastighet, moment och prestanda anpassas efter specifika krav. Planetväxlar erbjuder hög verkningsgrad och kompakt design. Tillsammans gör detta BLDC-motorerna flexibla för en mängd applikationer med krav på både precision och styrka.

  • Planetväxlar – hög momenttäthet och kompakt design

Prestanda varierar beroende på motorserie, men typiska värden ligger mellan cirka 1–10000 rpm och 0,16–2900 mNm.

Anpassningar & anslutningar för borstlösa DC motorer

BLDC-motorer kan kundanpassas både elektriskt och mekaniskt för att passa krävande applikationer. Anpassade axlar säkerställer korrekt infästning, medan kundanpassade kablage, kontakter eller givare ger optimal styrning och integrering. Val mellan Hall-sensorer, encoder eller sensorlösa lösningar möjliggör exakt reglering av varvtal och moment. Vid behov kan även EMC-anpassad elektronik erbjudas.

  • Anpassade axeldimensioner
  • Kundanpassade kabelanslutningar & kontakter
  • Val av encoder eller Hall-sensorer
  • EMC-anpassning vid behov

FAQ – Vanliga frågor om borstlösa DC motorer

Vad är en BLDC-motor?
En borstlös DC-motor styrs elektroniskt istället för med mekaniska borstar, vilket ger högre effektivitet och längre livslängd.

Är borstlösa motorer tystare?
Ja, den borstlösa konstruktionen minskar både friktion, ljudnivå och vibrationer.

Hur styrs en BLDC-motor?
Via elektronisk kommutering, ofta med Hall-sensorer eller encoder för exakt reglering.

Vilka faktorer påverkar livslängden?
Last, temperatur, varvtal och kvalitet på elektronik och lagringar påverkar livslängden.

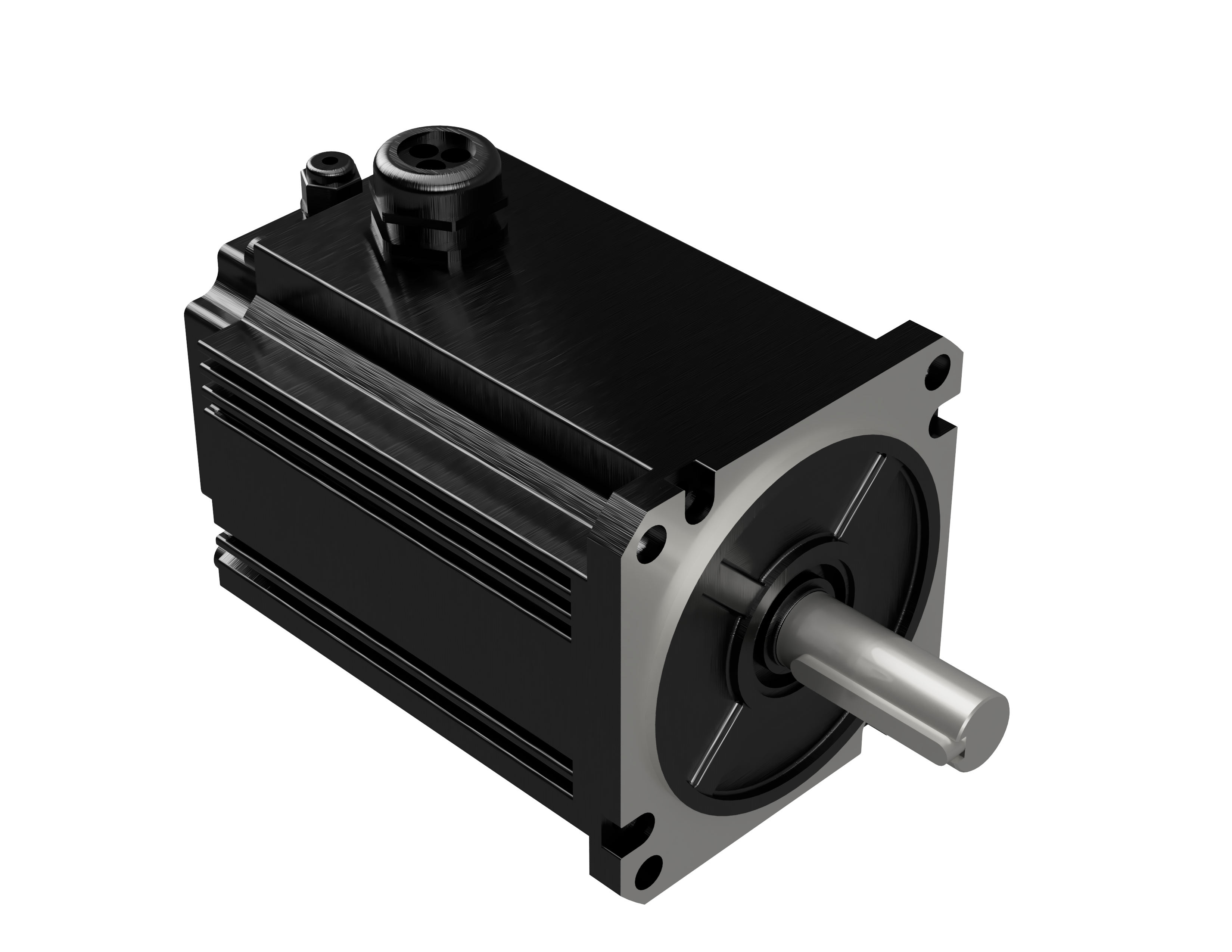

Borstlösa DC-motorer BT extern styrning

Effekt
3.2 - 660 W
Spänning
12 - 48 VDC
Ström
0.3 - 20 A
Nominell hastighet
1800 - 10 000 rpm

Borstlös DC planetväxelmotor PBT extern drivrutin

Effekt
1.6 - 39 W
Spänning
12 - 24 VDC
Ström
0.3 - 3.2 A
Nominell hastighet
1 - 1400 rpm

Borstlösa DC-motorer BT integrerad styrning

Effekt
3.1 - 51 W
Spänning
12 - 24 VDC
Ström
0.2 - 4.5 A
Nominell hastighet
4800 - 5400 rpm

Borstlös DC planetväxelmotor PBTI integrerad drivrutin

Effekt
1.5 - 41 W
Spänning
12 - 24 VDC
Ström
0.2 - 4.4 A
Nominell hastighet
1 - 1400 rpm

Styrningar borstlösa DC motorer

Effekt
80 - 1200 mm
Spänning
8 - 60 VDC
Ström
3 - 20 A
